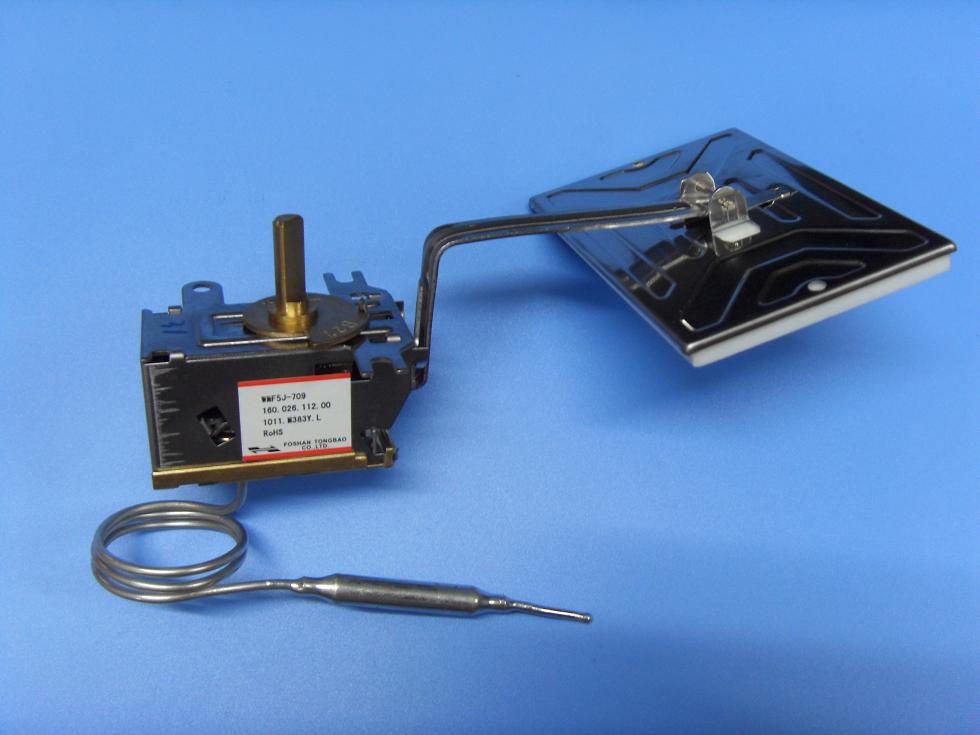

WM系列
適用范圍：
風門系列溫控器，主要用于風冷冰箱，通過門蓋板的開啟和閉合來控制冰箱溫度。
型號意義：

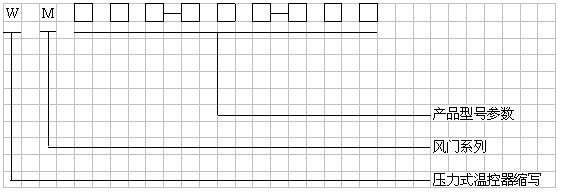

2.1型號命名
技術參數：
2.2.1 溫度范圍：－20～＋20℃
2.2.2 可調溫度范圍： 最大16℃
2.2.3 開閉溫差： 8～15℃

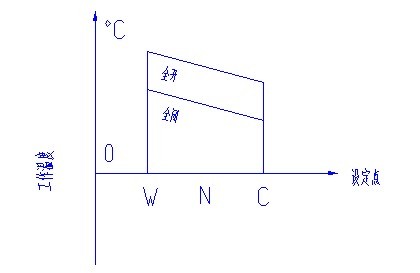

2.2.4 溫度特性圖：
工作原理
風門溫控器與一般的溫控器不同，一般溫控器只有兩個狀態，接觸開啟或閉合。 然而風門溫控器可以在全開到全閉之間任何一個位置停留，它是一種控制冷風流量的溫控器。

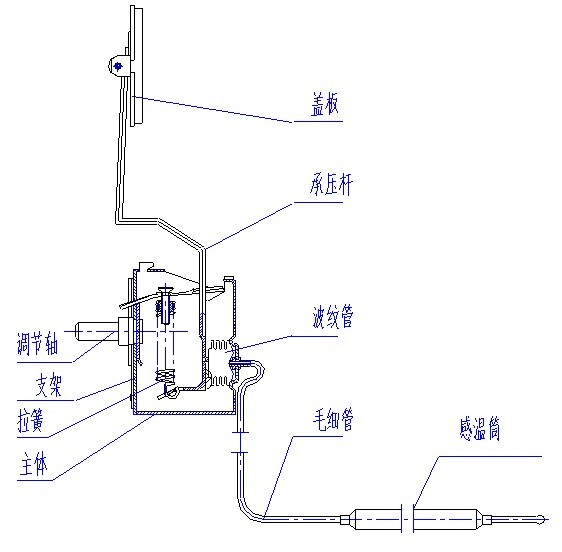

風門溫控器由一個感溫組件、主體、支架、承壓桿和蓋板組成。感溫組件由波紋管、毛細管、感溫筒、活性炭和特殊工質組成。當感溫溫度變化時，引起感溫組件內部的工質壓力變化，通過波紋管和拉簧平衡機構傳遞給承壓桿，使得承壓桿旋轉，從而控制蓋板的開啟和閉合。通過旋轉調節輪軸可以改變拉簧的拉力，從而可以取得不同的控制溫度。
安裝和使用說明：
4.1 環境條件
4.1.1 存儲溫度：-30℃～55℃
4.1.2 濕度要求：小于 95%
4.1.3 使用溫度條件： TS≤TB 或者 TS≥TB（TS：主體周圍溫度 TB：感溫筒周圍溫度）
4.1.4應在無易燃易爆，無強烈腐蝕性氣體的環境中使用。
4.1.5請安裝在振動較小的地方。
4.2 測試條件
4.2.1環境溫度為25±10 ℃；相對濕度為45％～85％；大氣壓為99.5KPa-101.5Kpa的環境中測試。環境溫度變化時需對溫度進行溫度補償，大氣壓超出范圍時所有方式需進行溫度補償。
4.2.2溫度測試臺：溫度均勻性應不大于0.2℃，感溫介質溫度變化速率： C充入為每分鐘變化不大于0.5℃
4.2.3測溫計：其分辯度應不大于0.1℃
4.2.4溫包插入測溫介質長度：整個感溫筒
4.2.5溫控器必須對點準確
4.3安裝注意問題
4.3.1溫包的安裝：要保證整個感溫筒與蒸發器或測溫場作良好接觸。
4.3.2感溫部的安裝：外部壓力不得超過3Mpa，毛細管彎曲半徑應在10mm；不要彎曲底板與毛細管連接處40mmn內毛細管；不要使毛細管與底板連接處承受扭矩；不要提著毛細管來搬運溫控器。
4.3.3主體安裝：應安裝在無水滴的地方；粘結劑封口螺釘不要擰動，以免改變溫度特性；安裝旋鈕時，不要敲擊，以免造成損壞。
4.3.4安裝過程中，溫控器如果掉落地上或受強烈撞擊，必須重新檢查溫控器的動作溫度，符合要求后方可使用。
